система TN-S переменного тока

система TN-S переменного тока



система TN-S
Во всей системе используется отдельный защитный проводник
[ГОСТ Р 50571.1-2009 (МЭК 60364-1:2005)]

система TN-S (расшифровка обозначения)

Т - непосредственное присоединение одной точки токоведущих частей источника питания к земле.
N - открытые проводящие части имеют непосредственное соединение с заземленной токоведущей частью источника питания, выполненное с помощью PEN-, РЕМ-, PEL- или защитных проводников (РЕ).
S - во всей системе распределения электроэнергии указанную связь выполняют с помощью защитных проводников (РЕ).

0574

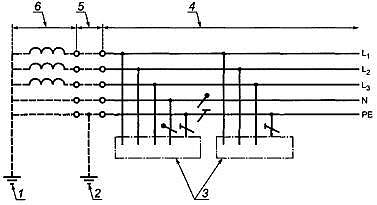

Система TN-S
Трехфазная четырехпроводная система с раздельными по всей системе N- и PE-проводниками

1 - заземление источника питания;
2 - заземление распределительной сети;
3 - открытые проводящие части;
4 - электроустановка;
5 - распределительная сеть (при ее наличии);
6 - источник питания (вторичная обмотка трансформатора соединена звездой)

0576
Система TN-S
Трехфазная трехпроводная система с раздельными по всей системе заземленным линейным и защитным проводниками

1 - заземление источника питания;
2 - открытые проводящие части;
3 - электроустановка;
4 - распределительная сеть (при ее наличии);
5 - источник питания (вторичная обмотка трансформатора, соединенная треугольником)


0575
Система TN-S
Трехфазная трехпроводная система с заземленным отдельным по всей системе PE-проводником и без N-проводника
1 - заземление источника питания;
2 - заземление распределительной сети;
3 - открытая проводящая часть;
4 - электроустановка;
5 - распределительная сеть (при ее наличии);
6 - источник питания

[ГОСТ Р 50571.1-2009 (МЭК 60364-1:2005)]

Тематики

  • электроснабжение в целом
  • электроустановки

Обобщающие термины

  • система с одним источником питания

EN

  • TN-S system


Справочник технического переводчика. – Интент. 2009-2013.
